旋臂起重机

品质保障厂家直销全天在线服务无忧

旋臂起重机

旋臂起重机工作强度为轻型,起重机由立柱,回转臂回转驱动装置及电动葫芦组成,立柱下端通过地脚螺栓固定在混凝土基础上,由摆线针轮减速装置来驱动旋臂回转,电动葫芦在旋

  • 型号:
  • 起重量:

优势标签:

免费获取报价

全国销售热线 13937325860

旋臂起重机概述:

      旋臂起重机工作强度为轻型,起重机由立柱,回转臂回转驱动装置及电动葫芦组成,立柱下端通过地脚螺栓固定在混凝土基础上,由摆线针轮减速装置来驱动旋臂回转,电动葫芦在旋臂工字钢上作左右直线运行,并起吊重物。起重机旋臂为空心型钢结构,自重轻,跨度大,起重量大,经济耐用。内置式行旋臂吊MODE型走机构,采用带滚动轴承的特种工程塑料走轮,摩擦力小,行走轻快;结构尺寸小,特别有利于提高吊钩行程。


总体
优化设计,结构轻,符合欧洲标准
扁电缆托令系统供电,运行平稳,操作方便
品种多样,满足不同需求,起重量达到0.5t
环氧富锌油漆,漆膜附着力强,十年以上寿命,中黄RAL1028
旋臂采用的自润滑型推力轴承
高度调节范围大
安装法兰采用M24/10.9级高强螺栓固定
所以螺栓安装都采用力矩扳手拧紧,紧固力矩达到92mkg
连接强度高
轻型紧凑结构,对建筑要求低
安装方便
起重机操作模式
手电门
操作简便,无需设置驾驶员
双挡按钮
跟随式或独立滑道非跟随式悬挂
防护等级为IP65
寿命50万次
遥控
操作简便,无需设置驾驶员,操作者在地面自由度大
几万组频点,互不干涉
双挡按钮或摇杆式操纵杆
防护等级为IP65
寿命50万次
起重机速度
起升
通常采用双速,造价低,冲击小,节能,定位
IP55 / F 等级
小车运行
手动或变频调速,运行平稳,噪音小,防止重物的晃动
IP54 / F 等级
旋转机构
手动或变频调速,运行平稳,噪音小,防止重物的晃动
IP54 / F 等级
旋臂起重机分类:

  旋臂起重机是为适应现代化生产而制作的轻型吊装设备,配合了可靠性高的环链电动葫芦尤其适用于短距离,使用频繁,密集性吊运作业,具有、

   1、定柱式旋臂起重机

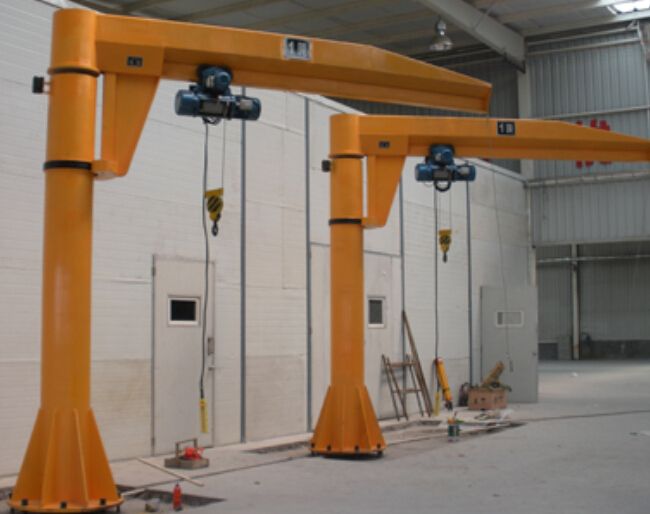

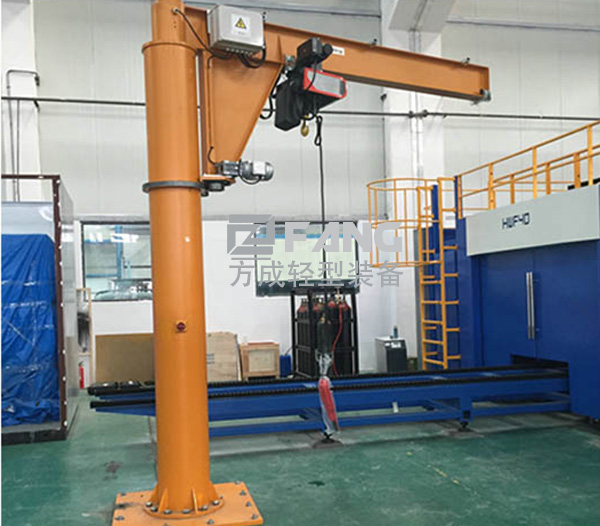

   定柱式旋臂起重机又称立柱式旋臂起重机,起重量在125Kg-5000Kg,是凯力起重自行研制的产品,可以根据客户需求设计定制的专用起重设备,是很常用的旋臂吊。
立柱式旋臂吊具有结构新颖、合理、简单、操作方便、回转灵活、作业空间大等优点,是节能的物料吊运设备,可广泛适用于厂矿、车间的生产线、装配线和机床的上、下工作及仓库、码头等场合的重物吊运。定柱式旋臂吊根据其旋臂所使用型钢的不同可以分为:BZD型和BZD-JKBK型。
   2、移动式旋臂起重机
该机更具灵活机动、适应性广等特点,是自动生产线上必备的单独应急吊装设备,有了它能确保生产线畅通无阻。凯力起重生产的EBZ型移动式电动旋臂吊,该产品具有灵活机动、适应性广等特点,起重量125KG到500KG。
   3、墙壁式旋臂起重机
墙壁式旋臂起重机又称墙壁吊,壁柱式旋臂起重机。可分为:BX型墙壁式旋臂吊 和BX-JKBK型墙壁式旋臂吊 起重量125KG到3000KG。起升高度为3米。
   4、壁行式旋臂起重机
壁行式旋臂起重机又称壁行吊,是在壁柱式旋臂起重机的基础上研制的一种新型物料吊运设备。该机行走道轨安装在厂房的水泥柱上,沿着道轨可做纵向运动,同时电动葫芦又可完成沿选旋臂的横向运动以及垂直方向的起吊。该机极大的扩展了作业范围,更为的利用了厂房空间,使用效果更加理想。起重量1000KG到5000KG,起升高度可客户自定义。
   5、曲臂式旋臂起重机
曲臂式旋臂起重机又称曲臂吊,具有结构新颖、伸屈自如、操作灵便、节能的特点。操作时,按动电钮将载重物吊起,利用横梁的弯曲和旋转运动,在控制工作区域内避让物体,使工作区域很大化。用手轻轻推拉,便可达到作业区域的任一位置。曲臂吊适用于机械制造、铁路、化工、轻工等行业的生产或维修场合,特别在设备稠密、短距离吊运、作业频繁的生产线上应用本产品更能提高生产效率。起重量125KG到500KG。
  6、双臂式旋臂起重机
    又称双臂吊、双旋臂吊旋臂起重机。一种可以移动的铲车起重机,用于将笨重货物装入敞顶集装箱。旋臂为安在铲车上的,通常带有吊钩的很长的起重臂。按构造分,有立柱式旋臂起重机和壁式旋臂起重机。 旋臂起重机是参照西德引进设备研制的新产品根据用户需要设计的专用起重设备。具有结构新颖、合理、简单、操作使用方便、回转灵活、作业空间大等优点,是节能的物料吊运装备。可广泛利用于厂矿、车间的生产线、装配线和机床的上下工件及仓库、码头等场合的重物吊运。本机由立柱、回转旋臂及环链电动葫芦等组成。立柱下端固定于混泥土基础上,旋臂回转,可根据用户需求进行回转。回转部分分为手动和电动回转(摆线针轮减速剂安装与上托板或者下托板上带动转管旋臂回转)。环链电动葫芦安装在旋臂轨道上,用于起吊重物。

操作编辑

   在操作旋臂起重机时,应遵守所有有关起重机使用和操作的我国技术规范。为确保,避免损坏设备,并请遵守以下操作事宜。
不允许使用旋臂起重机运送人员。
不准在人员上方吊运载重。 不准斜拉或拖吊载荷。
不准超载使用。
避免在正常作业时起升吊钩冲撞限位开关。
其他重要的操作提示:载荷吊具必须采用柔性连接方式吊挂在小车上。刚性连接方式会产生不能控制的力,很终导致疲劳断裂。
载重时不准拉动手电门,旋臂手动旋转时,只能拉动吊钩,不允许拉动手电门与电缆线。旋臂起重机上紧固件使用6个月应检查紧固一次。

维修保养

   出于和高空作业考虑,请用户根据实际情况指定设备的维护保养计划,按如下重点提示至少每半年或一年进行检查一下。
1、螺栓连接线,地脚螺栓的螺栓连接,带止挡器端盖的螺栓连接。旋臂安装的螺栓连接,驱动装置安装的螺栓连接。
2、配合和磨损件葫芦、小车/承载梁上采取销连接的紧配合和磨损。小车车轮、滚轮和悬臂支承运动的减缓和磨损。一般使用6个月后加锂基或钙基润滑脂一次。电气设备的检查,包括电缆滑块的磨损,扁电缆的损坏等。
3、止挡器的磨损。
4、电动葫芦的检查维护,对电动葫芦检查维护应由指定人员执行,按相应使用的规定检查电动葫芦、链条和行走驱动装置等。
5、当检查中发现损坏超过有关规定值的零部件应进行更换。
